TOS Čelákovice
Werkzeugmaschinen

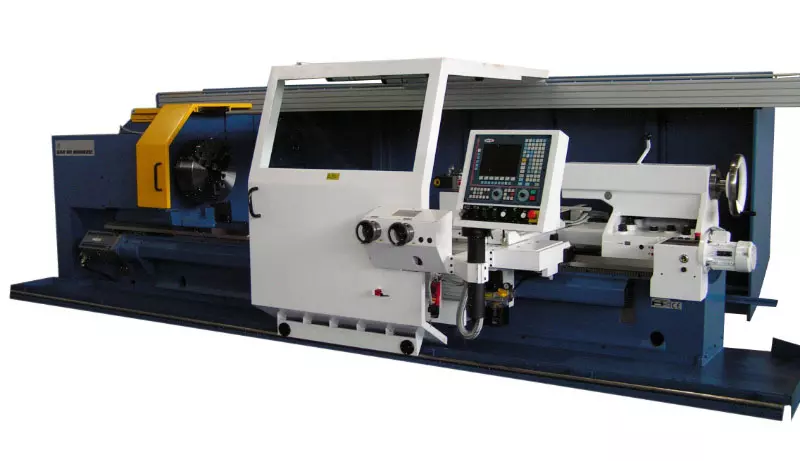

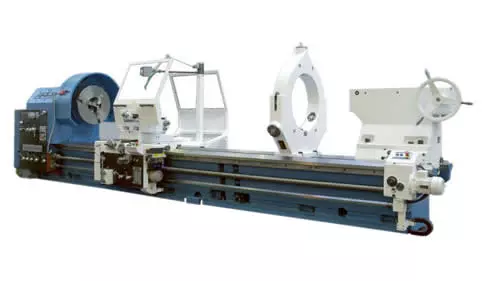

Die heutige Gesellschaft TOS Čelákovice kann auf eine Geschichte im Bereich der Herstellung von Werkzeugmaschinen von über 150 Jahren zurückblicken. Heute stellt die Firma TOS a.s. Drehmaschinen, Rundschleifmaschinen, spitzenlose Schleifmaschinen, Zahnradfräs- und Zahnradstossmaschinen her. Seit je her wird bei der Konstruktion und Produktion auf Genauigkeit und höchste Zuverlässigkeit geachtet.
Durch die jahrelange Erfahrung bei der Herstellung von Werkzeugmaschinen wird auch heute noch auf handwerkliche Fähigkeiten, wie z. B. das Schaben der Führungen, großer Wert gelegt. Durch das große Sortiment an Standardmaschinen gepaart mit dem umfangreichen Sonderzubehör, können die Maschinen auf nahezu alle Kundenwünche abgestimmt werden. Durch Sonderlösungen besteht natürlich die Möglichkeit spezielle Kundenanforderungen zu erfüllen.
TOS Schleifmaschinen

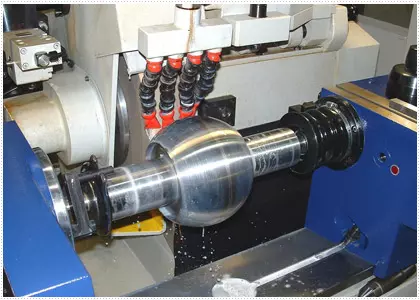

1. Rundschleifmaschinen

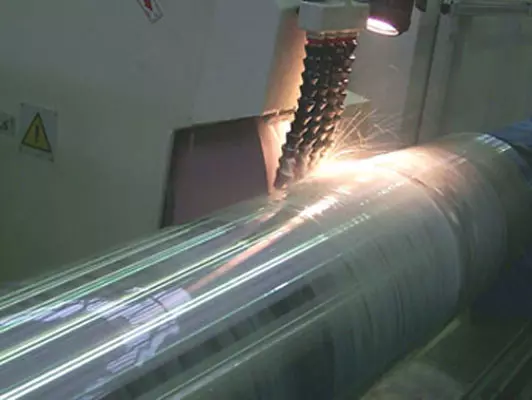

Die Rundschleifmaschinen von TOS zeichnen sich durch ein sehr hohe Genauigkeiten und Zuverlässigkeit aus. Selbst nach jahrelanger Nutzung werden noch hervorragende Genauigkeiten am Werkstück erreicht. Die Maschinen der BUA, BUB und BUC Baureihen sind entweder mit der Siemens 810D oder 840D ausgestattet. Durch die jahrelangen Erfahrungen im Bereich des Rundschleifens, können durch die drei Baureihen der TOS Rundschleifmaschinen nahezu alle Aufgabenstellungen im Bereich des Rundschleifens gelöst werden. Gerne sind wir Ihnen bei der richtigen Auslegung der Maschine für Ihren Anwendungsfall behilflich.

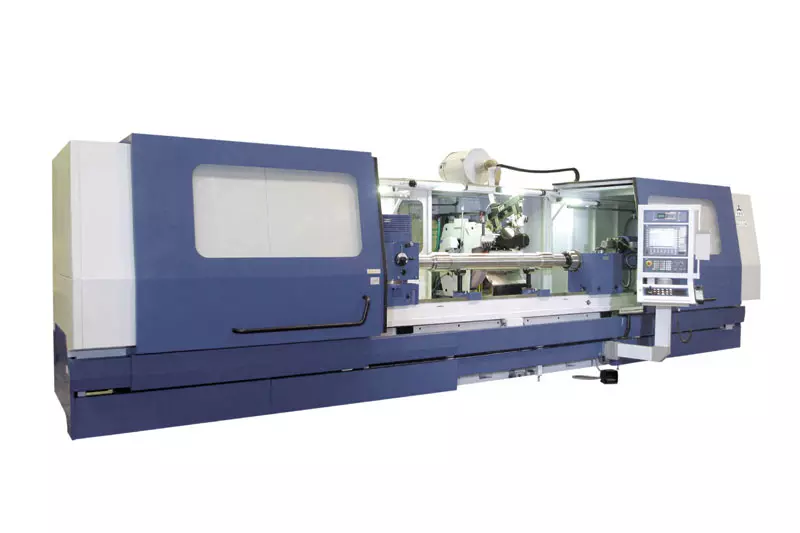

BUA / BUB / BUC Baureihe
Die TOS Schleifmaschinen der BUA / BUB / BUC Baureihe werden in zwei (bei der BUA-Baureihe) bzw. drei (bei der BUB/BUC-Baureihe) Varianten gebaut. Im folgenden werden die verschiedenen Ausführungen kurz erläutert.
Practic - zuverlässige Maschine mit den wichtigsten Schleiffunktionen
Rundschleifmaschinen in der Practic Ausführung sind standardmäßig mit der Siemens 810D und dem Bediengerät MP277 10" Key ausgestattet.
Profi - hochproduktive Maschine mit erweiterte Schleifzyklen
Bei den Profi Ausführungen kann zwischen der Siemens 810D und der Siemens 840D gewählt werden. Die Schleifmaschinen sind sowohl für das manuelle Schleifen als auch für das Schleifen von automatischen Zyklen ausgestattet. Die Profi-Variante ist eine im Bereich der automatischen Schleifzyklen erweiterte Maschine.
Multi - flexible Schleifmaschine für komplexe Schleifaufgaben

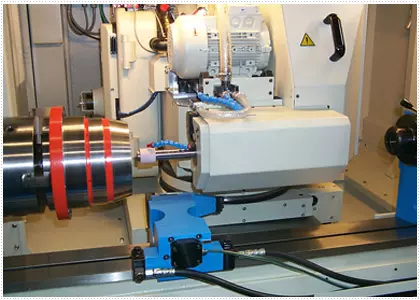

Natürlich steht auch bei diesen Maschinen eine Innenschleifeinrichtung als Option zur Verfügung. Die Multi-Ausführung der Maschine ermöglicht zusätzlich die CNC-gesteuerte Verstellung des Spindelstocks. Es können hierdurch mehrere Schleifscheiben für verschiedene Bearbeitungen verwendet werden. Somit wird die Maschine noch flexibler und ist in Verbindung mit einer entsprechenden Innenschleifeinrichtung noch produktiver einzusetzen.
TECHNISCHE DATEN
| TECHNISCHE DATEN DER TOS BUA / BUB / BUC DREHMASCHINEN BAUREIHE | |||||
|---|---|---|---|---|---|
| Modell: | BUA 25 B | BUB 40 B | BUB 50 B | BUC 63 C | BUC 85 C |
| Umlaufdurchmesser (mm) | 250 (315) | 400 | 500 | 630 | 850 |
| Spitzenweite max. (mm) | 500 / 750 / 1.250 | 1.000 / 1.500 /2.000 / 3.000 | 1.000 / 1.500 /2.000 / 3.000 | 2.000 - 6.000 | 2.000 - 6.000 |
| Gewicht Werkstück | |||||
| in Spitzen (kg) | 250 | 500 | 500 | 3.000 | 3.000 |
| in Spitzen mit Lünette(kg) | 700 | 700 | 4.000 | 4.000 | |
| fliegend, inkl. Spanner (kg) | 50 | 100 / 200 | 100 / 200 | 300 | 300 |
| mit schweren Werkstückspindelstock und schweren Reitstock | |||||
| in Spitzen (kg) | - | - | - | 4.000 | 4.000 |
| mit geöffneten schweren Lünetten | - | - | - | 5.000 | 5.000 |
| fliegend, inkl. Spanner (kg) | - | - | - | 400 | 400 |
2. Spitzenlose Schleifmaschinen

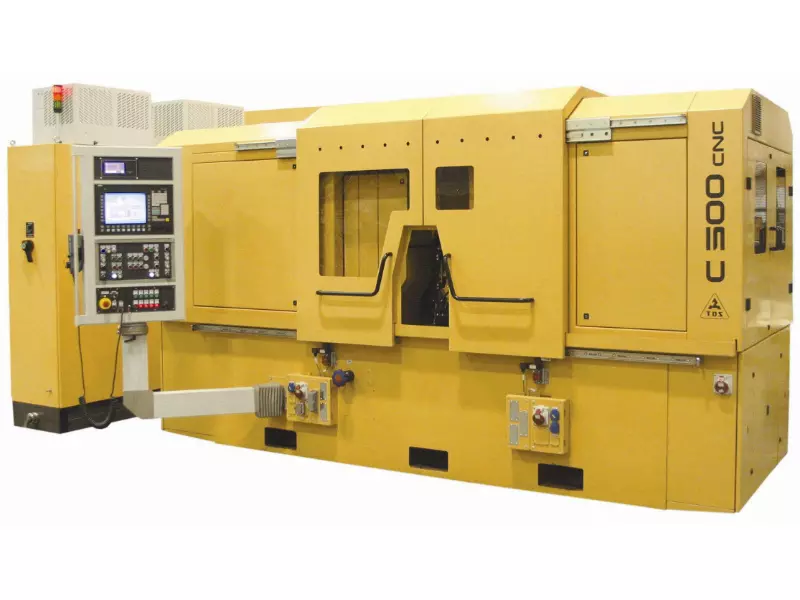

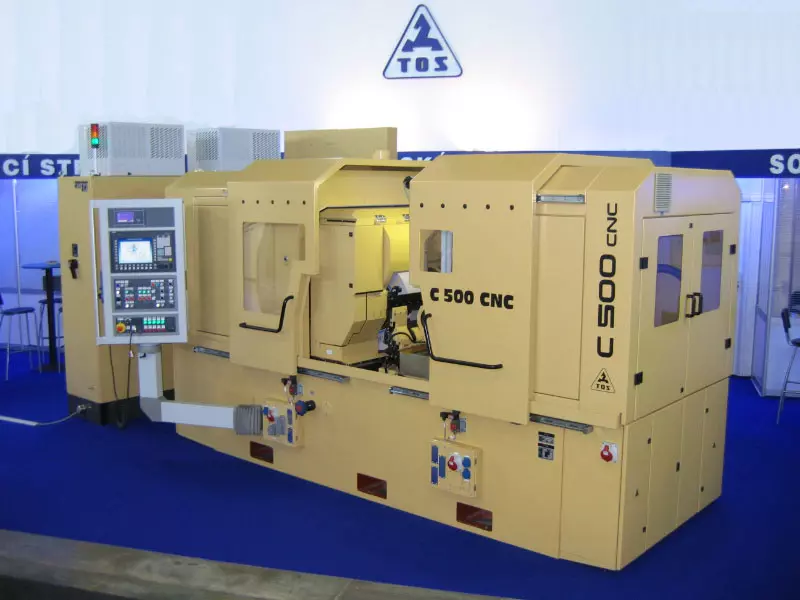

C 250 CNC / C 500 CNC

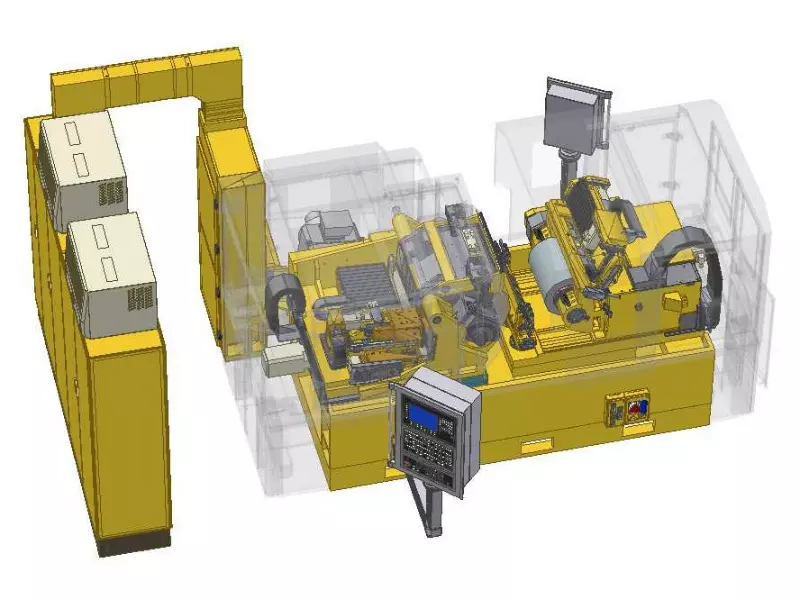

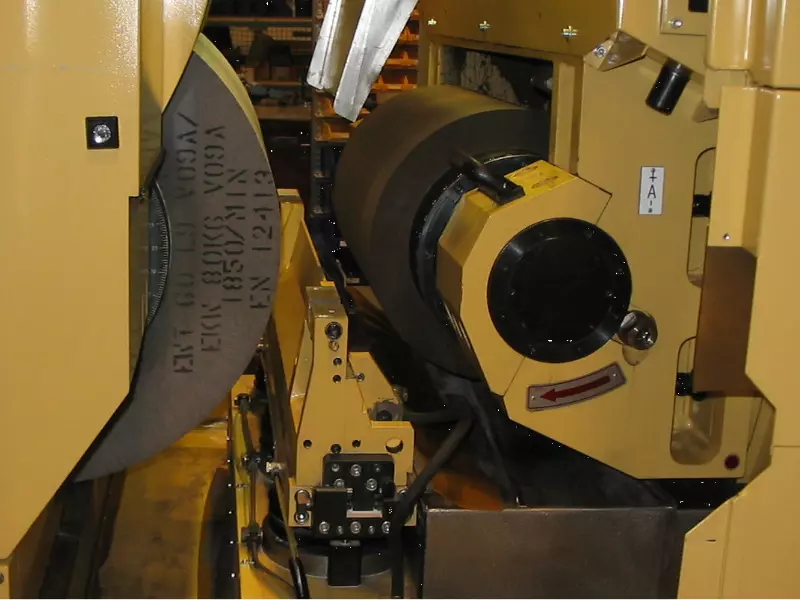

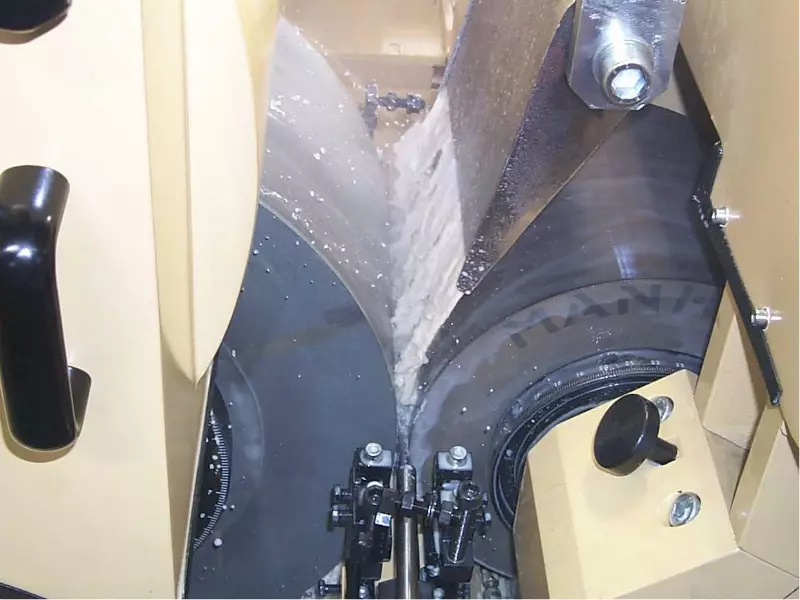

Die spitzenlosen Rundschleifmaschinen der Firma TOS Celacovice sind hauptsächlich für das hochproduktive Schleifen von Serien- und Großserien Teilen entwickelt worden. Besonderer Wert wurde auf eine hochpräzise und langlebige Schleifmaschine gelegt. Die Maschinen können sowohl für das Einstech- (Form-) oder für das Durchgangsschleifen verwendet werden. Durch die Auslegung der Maschine mit festem Stützlinial und den beweglichen Spindelstöcken der Schleif- und Regelscheibe, ist diese Schleifmaschine auch für grosse und lange Teile perfekt geeignet. Die Spindeln der Schleif- und Regelscheibe sind beidseitig gelagert und auf optimale Stabilität und Genauigkeit ausgelegt. Alle gesteuerten Achsen verfügen über ein direktes Wegmesssystem und gewährleisten so die hohen Genauigkeiten der Maschine. Alle Spitzenlosschleifmaschinen von TOS sind mit einer Vollumhausung ausgestattet und sorgen so für ein sauberes Arbeitsumfeld. Durch die Flexibilität, die zahlreichen Optionen und die hohe Genauigkeit können Werkstücke mit höchsten Anforderungen produktionssicher gefertigt werden.
TECHNISCHE DATEN
| TECHNISCHE DATEN DER TOS SPITZENLOSEN SCHLEIFMASCHINEN | ||
|---|---|---|
| Modell: | C 250 CNC | C 500 CNC |
| Min Schleifdurchmesser (mm) | 0,8 | |
| Max Schleifdurchmesser Durchgangsschleifen (mm) | 100 | 220 |
| Max Schleifdurchmesser Einstechschleifen (mm) | 100 | 200 |
| Max Werkstücklänge Durchgangsschleifen (mm) | 5.000 | |
| Max Werkstücklänge Einstechschleifen (mm) | 245 | 650 |
| Standard Schleifscheibenbreite (mm) | 250 | 500 |
| Max Umfangsgeschwindigkeit Schleifscheibe (m/s) | 100 (140) | 80 (120) |
Wir stehen Ihnen mit unser Erfahrung zur Seite und freuen uns auf Ihren Anruf.
